汽車改裝配件

真車三維掃描真實案例

2020-05-05

 真車掃描不同于一般的汽車掃描,通常掃描的汽車指的是掃描汽車的模具,如果遇到表面光滑的情況下,會噴顯像劑,一種亞光白色粉末。這樣,遇到光滑,反射,或者黑色的部分也能夠掃描的出來,實車是禁止噴顯像劑的(噴了后不能完全去除),另外,由于粘帖面積過大,考慮有可能會對車漆表面造成傷害,也不能貼美紋紙。下面的案例是遵循上述條件下進行的,(裸掃LUOSAO)并事先對場地進行了如下規定:

 一、實車三維掃描條件場地要求

 1, 室內,光線暗,比如車庫,庫房等。避免光線太亮或直射。

圖片1 拷貝.jpg

 2, 地面不能是地板,水泥地或者地磚最好。

 3, 發動機要關閉。掃描完之前車身任何部分禁止移動。

 4, 三維掃描無法掃描透明和高反射,純黑色,毛絨等物體。

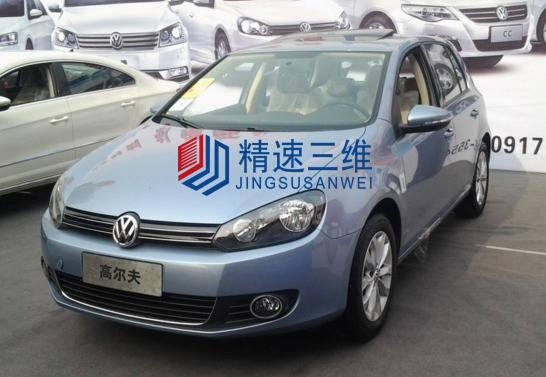

 5, 汽車顏色不要是黑色,中灰色以上最好,案例的車是高爾夫,車身顏色為中灰色。

圖片2 拷貝.jpg

 6, 為了掃描精度和速度更好更快,最好貼標記點,就是背面有膠的紙片。案例的車沒有貼標記點,加長了后期處理的時間。后期做的不是很充分。


 7, 場地要有外接電源。

 8, 最好有高臺,或者升降機,否則車頂、車底部無法掃描。

 9, 掃描室內的時候,要卸掉前座椅,座椅要單獨掃描,并且效果更好。

 車周圍要留有3米左右的活動空間。

 10,案例掃描耗時:3個小時

 二、掃描截圖

 車型:大眾高爾夫

 車身顏色:灰色

 場地:車庫

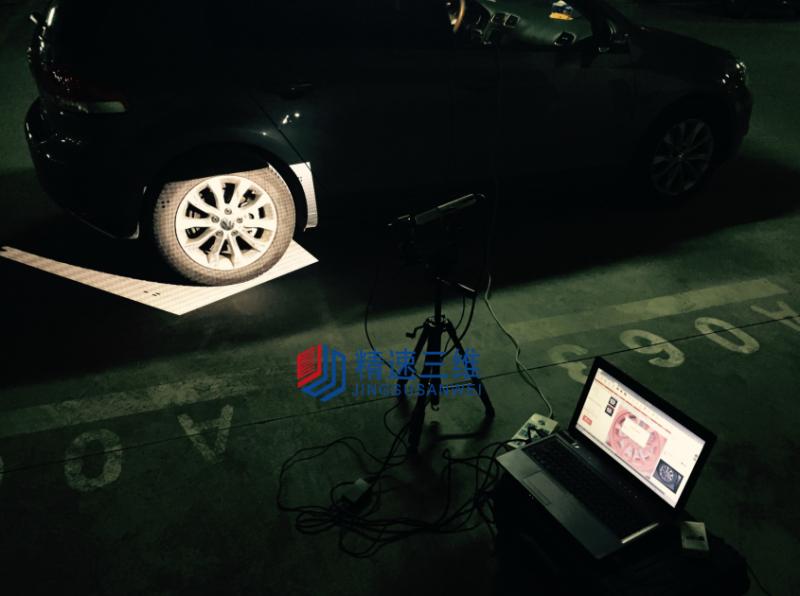

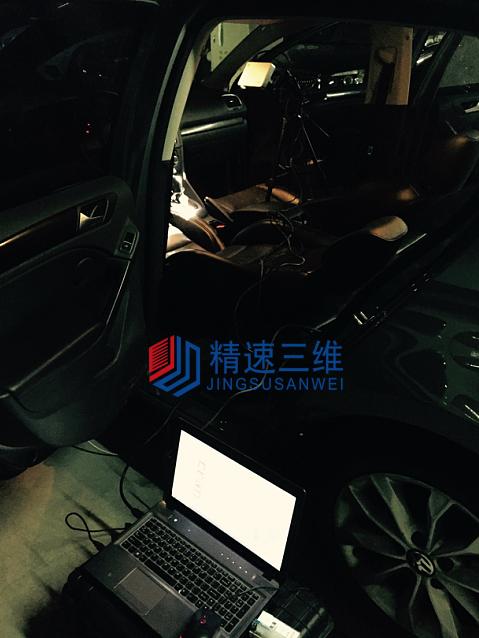

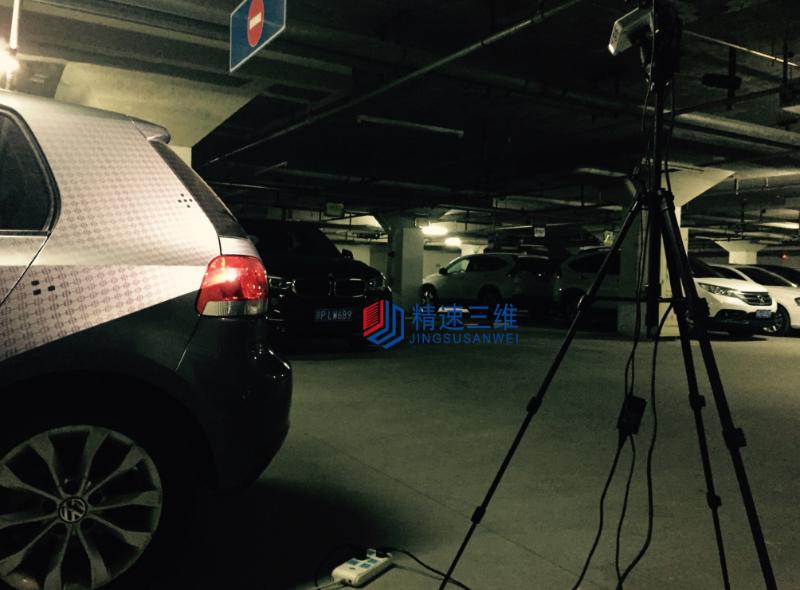

 實景照片:

圖片4 拷貝.jpg

圖片5 拷貝.jpg

圖片6 拷貝.jpg

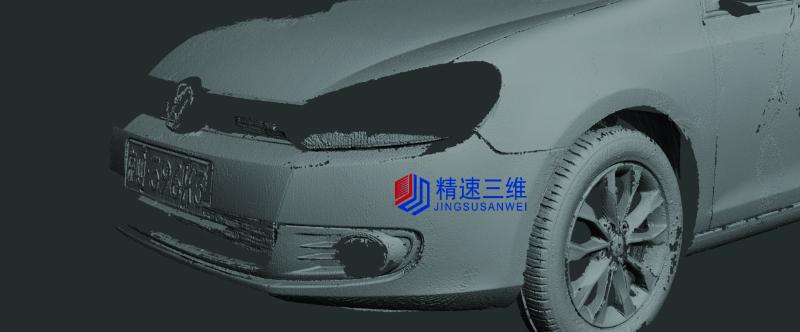

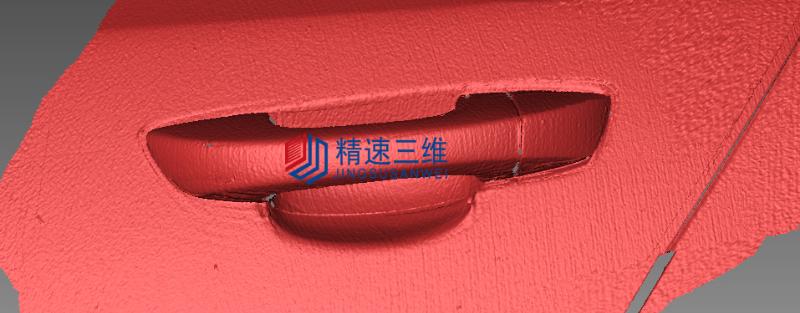

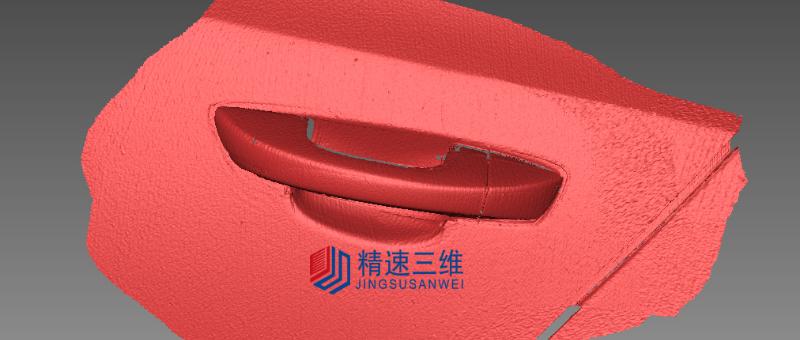

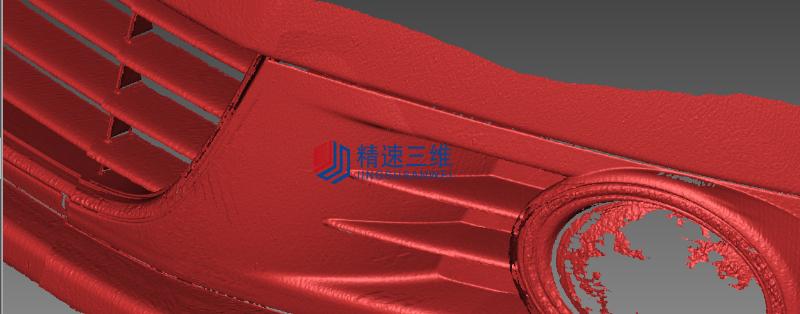

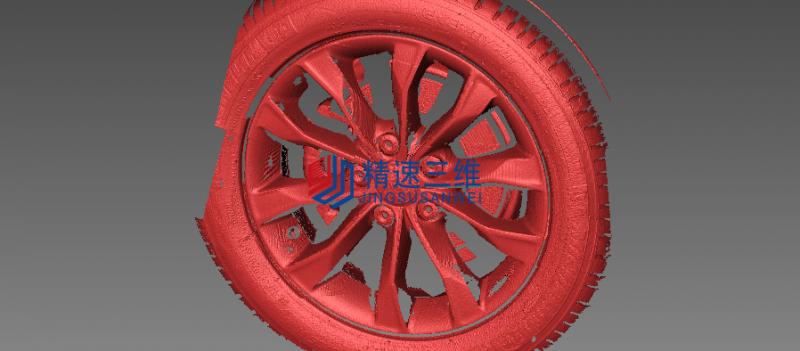

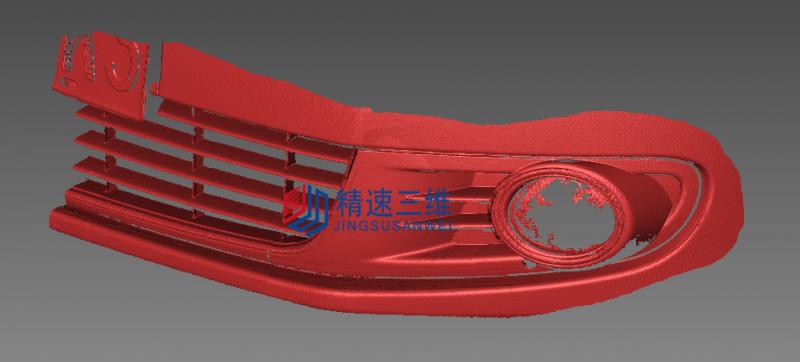

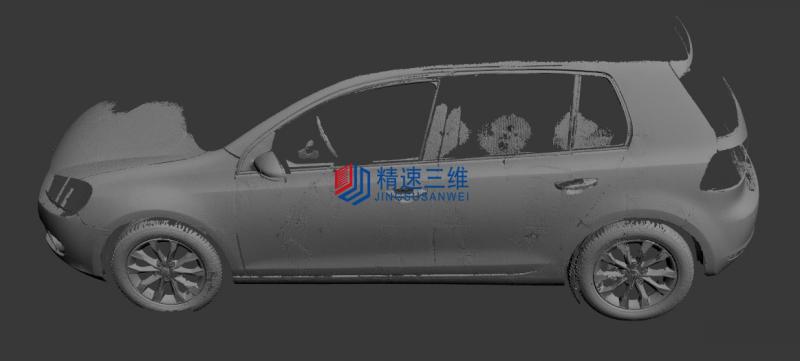

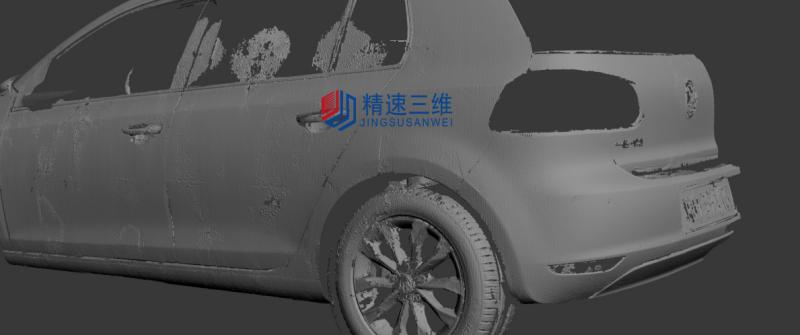

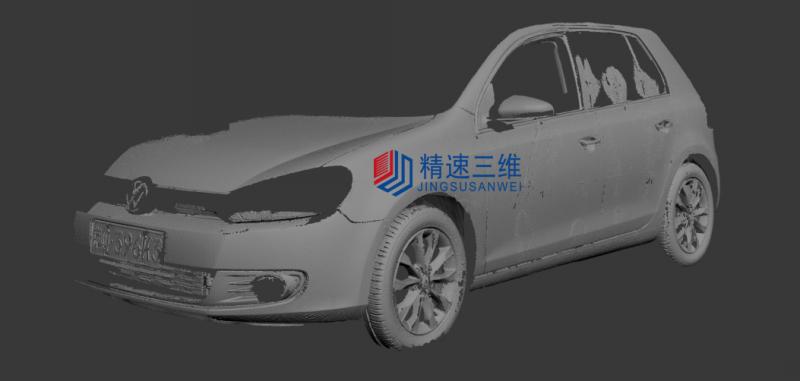

掃描結果截圖:

圖片7 拷貝.jpg

圖片8 拷貝.jpg

圖片9 拷貝.jpg

圖片10 拷貝.jpg

圖片11 拷貝.jpg

圖片12 拷貝.jpg

圖片13 拷貝.jpg

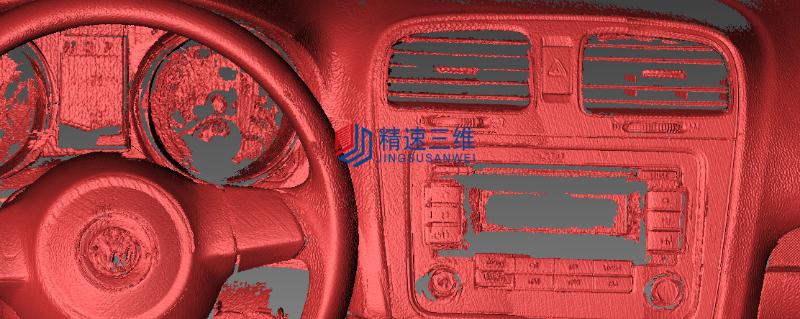

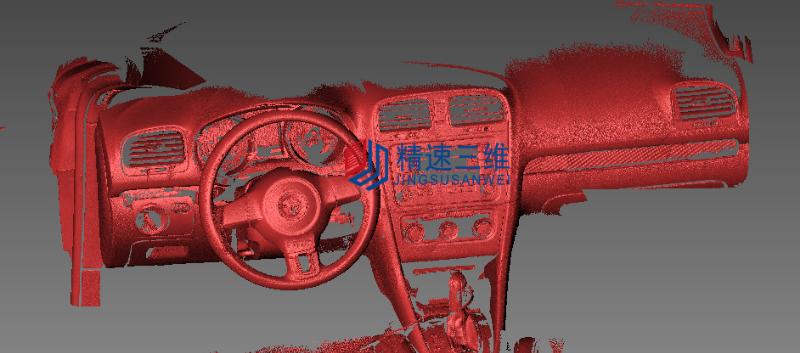

注:空洞的地方是黑色玻璃和物體本身的空洞。由于案例車沒有卸掉前座椅,有些地方沒能掃到。

圖片14 拷貝.jpg

圖片15 拷貝.jpg


圖片16 拷貝.jpg

圖片17 拷貝.jpg

圖片18 拷貝.jpg

圖片19 拷貝.jpg
